一、引言
氟石膏是氟化氢（HF）生产过程中产生的工业副产品，其主要成分为二水硫酸钙（CaSO₄·2H₂O），与天然石膏成分高度相似，但因含有少量氟化物杂质，其理化性质存在一定差异。
随着环保要求日益严格，工业固废的资源化利用成为重点方向。雷蒙磨作为经典的干式磨粉设备，在非金属矿加工领域应用广泛。本文将系统探讨雷蒙磨对氟石膏的适用性，并结合实际案例分析其工艺可行性。
二、氟石膏的理化特性与处理需求
1. 成分与物性
氟石膏的化学成分以CaSO₄·2H₂O为主（含量>90%），含少量HF、H₂SiF₆等氟化物杂质。其物理特性表现为：
莫氏硬度：2-3级（与天然石膏接近）
含水率：通常为5%-15%（需干燥预处理）
粒径分布：块状物料（粒径50-200mm）
密度：2.3-2.4g/cm³
2. 加工难点
氟石膏的粘性较高，研磨时易粘附磨辊；杂质中的氟化物可能对设备造成腐蚀；成品需满足建筑材料或化工原料的细度要求（通常<200目）。
三、雷蒙磨对氟石膏的适用性分析
1. 设备参数匹配度
根据搜索结果中雷蒙磨的技术参数（见下表），其性能与氟石膏加工需求高度契合：
关键匹配点：
硬度要求：氟石膏硬度≤3，远低于雷蒙磨最大适用莫氏硬度7级。
进料粒度：氟石膏块状物料需经颚式破碎机预碎至<30mm，符合雷蒙磨进料要求。
成品细度：雷蒙磨成品粒度可调至0.038mm（400目），满足建材行业对石膏粉细度（通常80-200目）的要求。
2. 工艺流程适配性
参考雷蒙磨处理磷石膏（与氟石膏成分相似）的案例，其工艺流程可直接移植：
预处理：
破碎：颚式破碎机将大块氟石膏破碎至<30mm。
干燥：若含水率>6%，需通过回转窑或烘干机将水分降至5%以下（雷蒙磨对物料湿度要求≤6%）
研磨分级：
雷蒙磨主机通过磨辊与磨环的碾压作用将物料粉碎，风力分级机实时调控成品粒度
脉冲除尘器收集细粉，避免粉尘污染（环保指标≤30mg/m³）
成品应用：
400目氟石膏粉可制备建筑石膏板、抹灰砂浆；超细粉（>1000目）可用于陶瓷模具或化工填料。
四、技术优势与挑战
1. 核心优势
高效节能：雷蒙磨单位能耗比球磨机低30%-50%，适合中小规模生产
系统集成：从破碎到包装可形成独立生产线，占地面积小（主机尺寸仅需10m×5m）
环保达标：全负压运行+脉冲除尘，粉尘排放≤30mg/m³，符合国标要求
2. 潜在挑战
杂质腐蚀：氟化物可能腐蚀金属部件，需选用316L不锈钢或陶瓷内衬的磨辊/磨环
粘附问题：氟石膏粘性较高，建议采用高频振动给料机+动态密封设计减少物料堆积

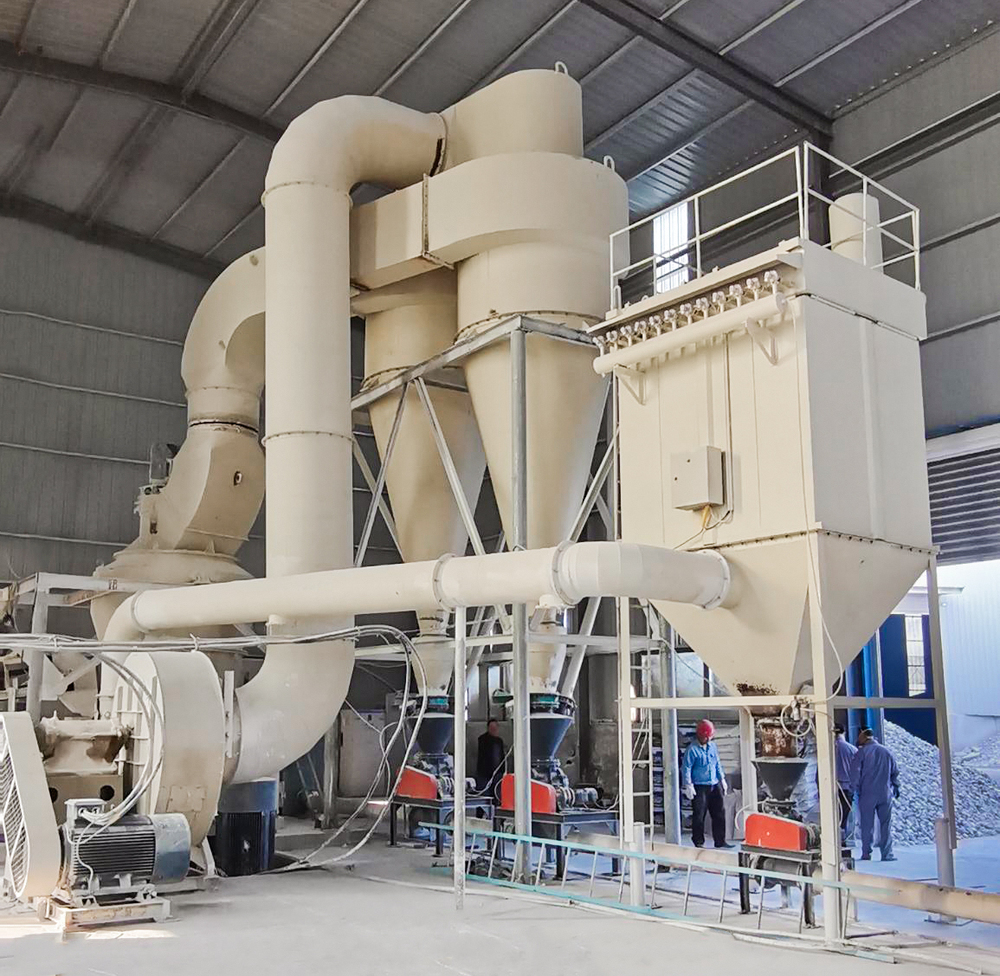

五、实际应用案例
案例：某氟化工厂废石膏资源化项目
背景：年产生氟石膏1.2万吨，需转化为建筑石膏粉。
方案：
1.设备选型：采用4R3220雷蒙磨（主机功率45kW，产量1-6t/h）
2.工艺设计：
破碎：PE250×400颚破→反击破→<25mm颗粒。
干燥：气流烘干机（水分从12%降至5%）。
研磨：雷蒙磨+分级机→成品细度120目。
3.环保措施：脉冲除尘+喷淋塔，粉尘排放<20mg/m³。
效果：年产建筑石膏粉8000吨，替代天然石膏降低成本40%。设备运行3年无重大故障，磨辊寿命达5000小时
雷蒙磨对氟石膏的加工具备充分的技术可行性，其设备参数与工艺流程高度匹配物料特性。尽管存在腐蚀与粘附挑战，但通过材料升级和动态密封设计可有效解决。结合实际案例验证，雷蒙磨在氟石膏资源化领域具有显著的经济与环保价值，为工业固废的高值化利用提供了可靠路径。桂林矿机在氟石膏磨粉有着丰富的经验，根据客户需要定制化不同生产线，如您有相关疑问欢迎在线咨询或拨打热线15578398999.
关注我们
