不同细度重质碳酸钙粉碎加工生产线配置方案

一、适用矿石及原料

碳酸钙、氧化钙（生石灰）、石灰石、方解石、大理石等碳酸钙类矿石以及各种非金属矿

二、成品细度范围

0-3mm，80-425目（200微米-33微米），25-3000目 (3微米-33微米)

三、工艺及设备选型

80-425目(200微米-33微米)重钙粉生产技术及工艺

该细度范围内的重钙粉加工可选择桂林矿机雷蒙磨机和立式磨机等产品，系统均为干法生产，实现自磨自选，通过变频高能选粉机，可直接制备重钙粉，无需再经过外部筛分或分选。由于采用内部循环风，可快速将符合成品的重钙粉吹选出，完全避免过粉磨现象，大大提高了产量和生产效率；同时由于采用了先进的除尘器，系统达到国家环保要求。

1.桂林矿机GK摆式磨粉机系统

作为一种高能节能装备，其技术特点是单机生产能力大，易于规模化生产、单位产品能耗低，生产的产品粒度分布广、纯度好、流动性好，一次成品细度D97=200-33μm，单机生产能力依机型不同在1-50t/h。

该系统采用的设备主要有破碎机、提升机、电磁振动给料机、磨粉机主机。

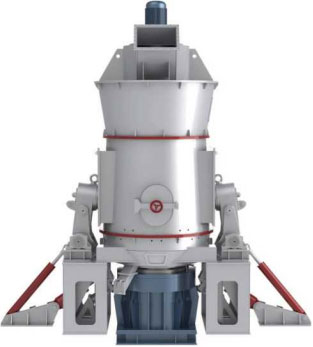

2.桂林矿机GKLM立式磨系统

GKLM系列立磨是在广泛吸收国外先进技术的基础上，结合多年的实践经验，研究设计的一种高效、 节能的烘干兼粉磨设备，该设备在水泥、冶金、化工、非金属、有色金属矿的粉磨、电厂磨煤等行业投入运行, 用于磨粉水泥生料、熟料（矿渣）、煜、石膏及叶腊石、方解石、石英、锌、锡等矿物料。

立式磨主要由传动装置、磨辊与磨盘、分级装置、加压和润滑装置、机壳与机座等五大部分组成。分级装置由传动系统、转子、导向叶片、粗粉锥斗、出风口(细粉出口)组成，是保证产品质量的关键性部件，有动态、动静态组合及高速转子多种结构型式。

立式磨是利用磨辊与磨盘的相对运动对物料进行料床粉碎，辊压增加，物料细度变小；磨细的物料靠气流将其带起，由其上面的分离器(分级机)在磨内分级，粗粉落入磨盘重新被粉碎；合格细粉由风送出磨至袋收尘器收集。

425-3000目 (3微米-33微米)重钙粉生产技术及工艺

该细度范围内的重钙粉加工可选择桂林矿机超细环辊磨，系统为干法生产，实现自磨自选，通过变频高能选粉机，可直接制备重钙粉，无需再经过外部筛分或分选。采用先进的除尘器，系统达到国家环保要求。该机主要应用于超细碳酸钙的粉碎加工，一次成品细度D97=3-33μm，单机生产能力依机型不同在0.5-8t/h。

超细环辊磨的全套配置为： 锤式破碎机、斗式提升机、储料仓、给料机、微粉磨主机、变频分析机、隔音房、双旋风集粉器、脉冲除尘系统等。
